| En la página anterior, hemos estudiado el vaciado de un depósito, suponiendo que está abierto por arriba. Vamos a estudiar en esta página el vaciado de un depósito de agua que está cerrado por la parte superior mediante una tapa hermética y que contiene aire en su interior a una presión inicial dada. Este ejemplo nos va a servir de introducción al estudio del cohete impulsado por agua, un problema interdisciplinar en el que intervienen, tres partes de la Física: Fluidos, Dinámica y Termodinámica. A medida que se vacía el depósito, el volumen de aire aumenta y la presión disminuye. Supondremos que esta disminución de presión se realiza a temperatura constante, es decir, se trata de un proceso isotérmico.

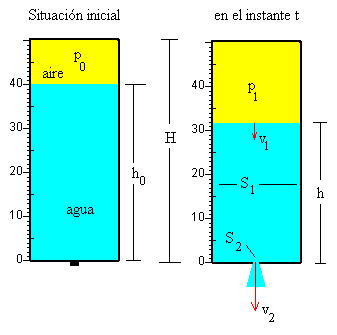

Fundamentos físicosEn la figura se muestra un depósito que tiene una altura H y una sección S1, la sección del orificio de salida en el fondo del depósito es S2, la altura inicial de agua es h0, y la presión del aire en su interior p0. Se abre la compuerta que cierra el orificio de salida del agua, y se mide la altura h de la columna de agua en función del tiempo t. Para aplicar el teorema de Bernoulli comparamos dos puntos del fluido. El punto 1 en la interfase aire-agua y el punto 2 en el orificio de salida. Sea p1 la presión del aire en el interior del depósito, y v1 la velocidad del agua en el punto 1, y h la altura de agua en el depósito en el instante t. La presión p2 en el orificio de salida es la atmosférica pat y la velocidad del fluido es v2.
Tres son las ecuaciones que describen el comportamiento de este sistema físico
Altura del fluido en equilibrioLa consecuencia más importante de estas ecuaciones es que el agua deja de salir por el orificio cuando v2 y por tanto v1 sean nulos. La presión del aire en el interior del depósito será algo menor que la presión atmosférica. La diferencia será la presión correspondiente a la columna de agua de altura h. De las ecuaciones de Bernoulli y de la transformación isoterma p1+r gh=pat p0 (H-h0)=p1· (H-h) Obtenemos la ecuación de segundo grado en h
con dos raíces h1 y h2 . Los valores de las raíces no dependen del área de la sección del depósito S1, ni del orificio S2. Ejemplo:
Tomando como presión atmosférica pat=101293 Pa, y la densidad del agua r =1000 kg/m3, y resolviendo la ecuación de segundo grado en h, calculamos la altura del agua en el depósito para la cual deja de salir agua por el orificio. h1=0.09 m=9 cm, y h2=10.78 m que es mayor que H=0.5 m. Cuando la altura de agua en el depósito alcanza 9 cm deja de salir por el orificio. Calculamos la presión final del aire en el depósito p1=101293-1000·9.8·0.09=100411 Pa
Variación de la altura de agua en el depósito con el tiempoDespejamos v1 en el sistema de tres ecuaciones
Para hallar como cambia la altura h del agua en el depósito con el tiempo, tenemos en cuenta que,
y se resuelve la integral definida
Dada la dificultad de obtener una expresión analítica sencilla del comportamiento de la altura h con el tiempo t, el programa interactivo realiza una integración numérica, resolviendo la ecuación diferencial de primer orden por el método de Runge-Kutta, hasta que se alcanza la altura de equilibrio o se agota el agua del depósito.
Caso particular: cuando la presión del aire es elevada.Cuando la presión del aire en el interior del depósito es mucho mayor que la presión atmosférica, no se alcanza la altura de equilibrio, toda el agua sale del depósito. En este caso, se pueden simplificar bastante las ecuaciones, y se puede encontrar una solución analítica, aunque tampoco es muy simple, pero al menos, nos sirve de ejercicio para practicar el cálculo integral Si la sección del depósito S1 es mucho mayor que la sección del orificio S2, la velocidad del fluido en aquella sección v1 es muy pequeña y se puede despreciar la presión debida al movimiento del fluido a través de dicha sección. La presión debida a la altura de fluido r gh también puede considerarse pequeña respecto de la presión p=p1 del aire en el interior del depósito.
A partir de estas tres ecuaciones podemos, determinar la variación de la presión p, o del volumen V de aire en el interior del depósito, o bien, del volumen de agua S1·H-V (o altura h) en función del tiempo t. Elegimos la presión y nos queda la siguiente ecuación diferencial
Integrando,
Haciendo el cambio de variable x2=p-pat la primera integral se convierte en
La primera es inmediata, y para resolver la segunda es necesario integrar por partes, la función integrando es
Solamente nos queda deshacer el cambio de variable y calcular la integral definida entre los límites p0 y p.
Tenemos una función implícita de p en función de t.
ActividadesEn el applet, se estudia el comportamiento de un depósito de 50 cm de altura cerrado con un orificio en la parte inferior. Se puede cambiar el radio del depósito r1 y el radio del orificio r2, y la presión inicial del aire en el interior del depósito p0. Con el puntero del ratón arrastramos la flecha de color rojo, para establecer la altura inicial de agua en el depósito h0. Una vez introducidos los datos se pulsa el botón titulado Empieza. Se representa en la parte derecha la altura de agua en el depósito h en función del tiempo. El caso más importante, ocurre cuando el agua deja de salir por el orificio, se cumple que la presión del aire en el interior del depósito se hace menor que la presión atmosférica, es decir, la diferencia de presión del aire en el interior y en el exterior del depósito se hace igual a la presión que ejerce la columna de agua de altura h. p1- pat=r gh Como hemos visto, esta altura no depende de los radios del depósito r1 ni del orifico r2. En la parte superior derecha del applet, se muestra los valores de la presión atmosférica 101 293 Pa y la presión p1, a medida que sale el agua por el orificio inferior. |
Se arrastra con el puntero del ratón las flechas de color rojo
