QCMH10-Signaux périodiques en médecine

Quiz

Un signal périodique a obligatoirement la (les )propriété (s) suivante(s) :
1. le motif est symétrique par rapport à l'ae des abscisses.
2. Le motif se répète à des intervalles de temps demême durée
3. le motif présente alternativement des valeurs positives et négatives.

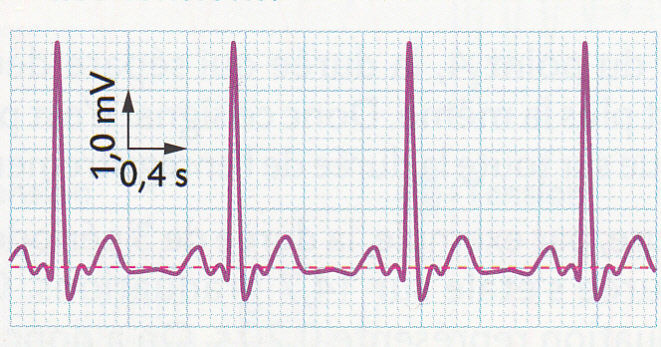

Sur l'ECG ci-dessous, la ligne enpointillés est la référence des tensions.
1. La période T est de 3,0 s
2. La fréquence f est 0,83 Hz soit 50 pulsations par minute
3. La tension maximale est supérieure à 3,0 mV

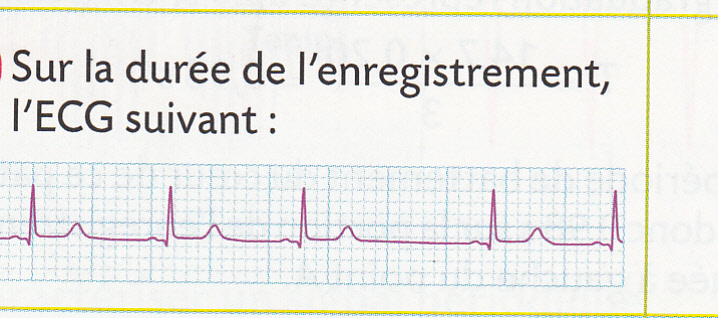

1. est périodique
2. présente une portion périodique
3. met en évidence une irrégularité du rythme cardiaque.

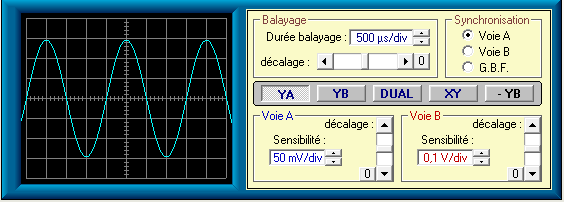

Lors d'une audiomètrie, un patient est soumis au son dont le signal est ci-dessous :
1. La période de ce signal est de 4 ms
2. La période de ce signal est de 2 ms
3. L'amplitude du signal est de 150 mV
4. L'amplitude du signal est de 3 mV
Lors d'une audiomètrie, un patient est soumis au son dont le signal est ci-dessous, la fréquence du signal est de :
1. 500 Hz
2. 5000 Hz
3. 50 Hz

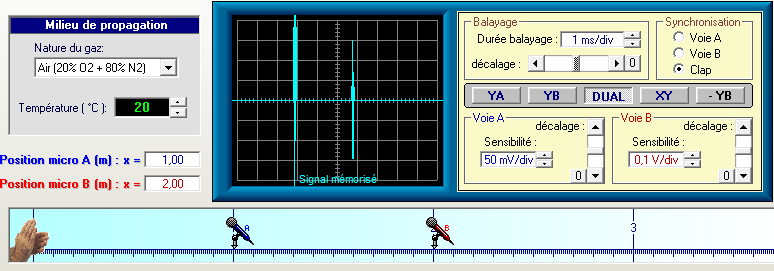

On mesure la vitesse du son dans l'air à 20 °C avec le dispositif suivant. Un son est émis par un claquement de mains, puis il est capté par deux micros situé à des distances différentes.
Quelles sont les affirmations exactes?
1. Les deux micros sont distants de 2 m.
2. Les deux micros sont distants de 1 m
3. Le signal du micro A est le premier sur l'oscillogramme (gauche)
4. Le signal du micro B est le premier sur l'oscillogramme (gauche)
La sensibilité horizontale est de :
1. 0,5 ms/div
2. 1 ms/div
3. 2 ms/div

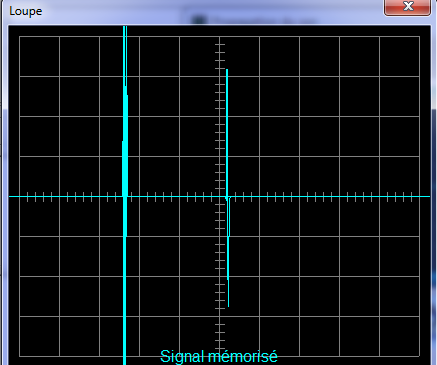

La durée séparant les deux signaux est de :
1. 3 ms
2. 2,9 ms
3. 3,9 ms
La vitesse du son dans l'air à 20°C est de :
1. 322 m/s
2. 344 m/s
3. 388 m/s

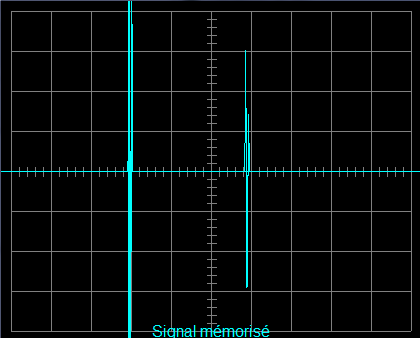

L'air es chauffé à 100 °C, le nouvel oscillogramme obtenu est le suivant (réglages oscilloscope inchangés), quelles sont les affirmations vraies :
1. dt = 2,6 ms (intervalle de temps entre les deux signaux)
2. dt = 3,6 ms (intervalle de temps entre les deux signaux)
3. le son est plus rapide à 100°C qu'à 20°C
4. le son est moins rapide à 100°C qu'à 20°C

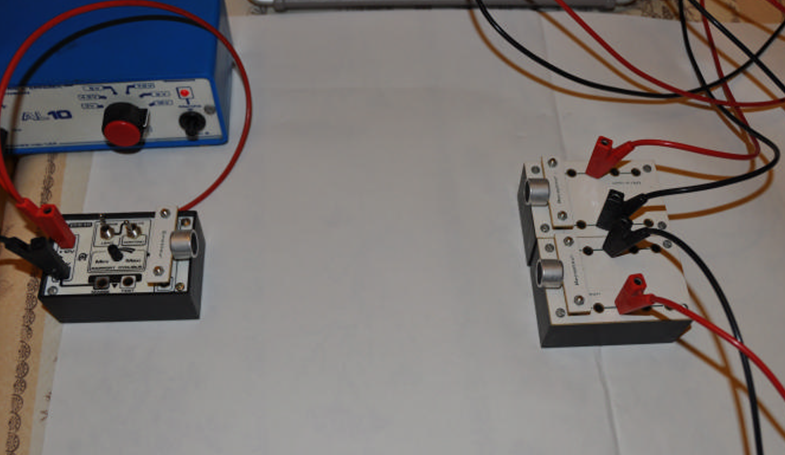

On répète le même type d'expérience avec les ultrasons, on place deux récepteurs côte à côte à la même distance de l'émetteur, les signaux reçus sont alors :
1. reçus instantanément.
2. reçus à la même date
3. délalés dans le temps l'un par rapport à l'autre.

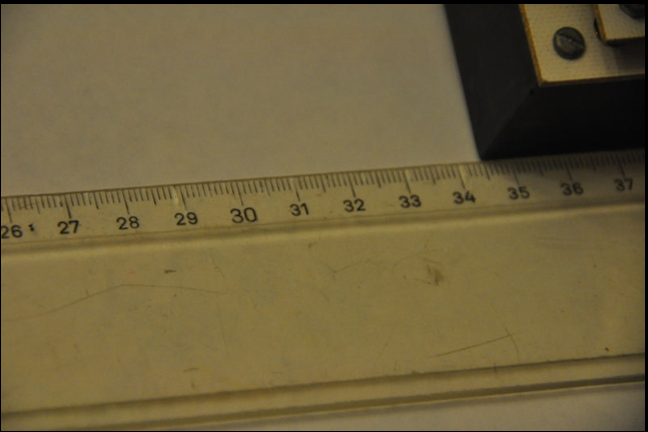

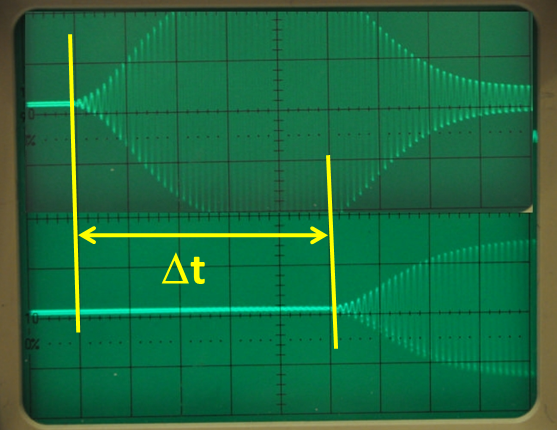

On décale l'un des récepteurs de 34,5 cm, le signal obtenu est ci-dessous, la base de temps de l'oscilloscope est de 0,2ms/div :
1. le décallage entre les deux signaux est de 1 ms
2. le décallage entre les deux signaux est de 0,2 ms
3. le décallage entre les deux signaux est de 2ms
La vitesse est USons est :
1. 340 m/s
2. 300 m/s
3. pratiquement la même que celle du son dans l'air à 20°C
4. pratiquement la même que celle du son dans l'air à 100°C
