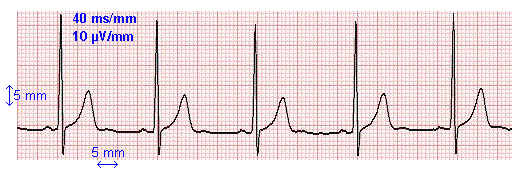

1) Période et fréquence sur une électrocardiogramme.
a) Peut-on considérer le battement du cœur de ce patient comme un phénomène périodique ? Justifier votre propos.
b) Estimer alors la période de celui-ci le plus précisément possible.
c) En déduire la fréquence de ce battement en Hz, puis en bat/min.
d) Estimer la valeur max de la tension de l’électrocardiogramme, puis sa valeur min
la tension 0 V étant donnée quand l’électrocardiogramme est pratiquement plat.
Comprendre l’enregistrement de l’électrocardiogramme.
2) Lecture à l’oscilloscope.
a) Indiquer sur l’oscillogramme, une période d’oscillation.
b) Mesurer celle-ci avec la plus grande précision possible.
c) Déduire la fréquence du signal délivré par le GBF.
d) Entre quelles tensions minimales et maximales oscille la tension ?
3) Mesure de la vitesse du son dans deux gaz.
On enregistre un clap dans un tube rempli de gaz à l’aide de deux micros, distant l’un de l’autre de 2 m.

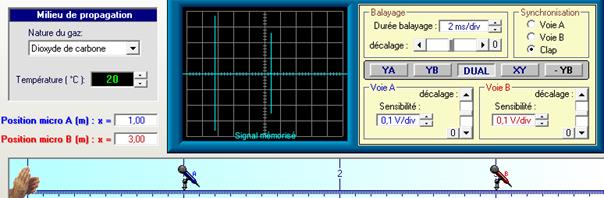

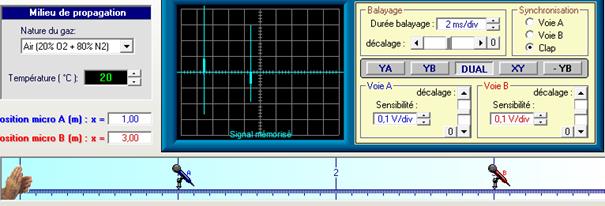

On obtient les deux enregistrements suivants (le premier dans l’air, 2le second dans le dioxyde de carbone)
Estimer la vitesse du son dans les deux gaz.
4) Utiliser l’oscilloscope
a. Indiquer sur l’oscillogramme, une période d’oscillation.
b. Mesurer celle-ci avec la plus grande précision possible.
c. Déduire la fréquence du signal délivré par le GBF.
d. Entre quelles tensions minimales et maximales oscille la tension ?

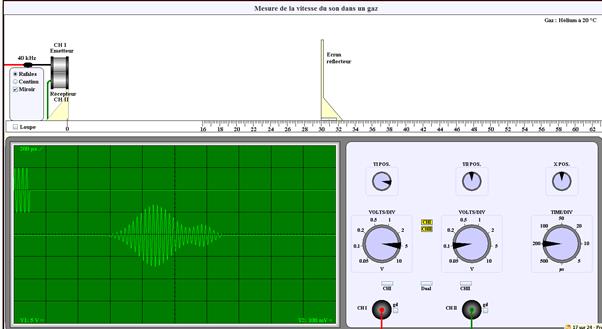

5) Mesure de la vitesse du son dans de l’hélium.( Principe de l’échographie)
A l’aide de la photo sur la page suivante, estimer la vitesse des ultrasons dans l’hélium
Après avoir traité les exercices 3 et 5 en sachant que dans le même milieu la vitesse du son et des ultrasons est pratiquement la même, indiquer si le son se propage plus rapidement dans les gaz lourds ou dans les gaz légers
|
Gaz |
Air |
CO2 |
He |
|
masse d’un litre de gaz en g (20+C, 1013 Hpa) |
1,21 |
1,83 |
0,16 |
