Pour réaliser ce questionnaire ouvrir l'applet lentille simple situé au dessus de cet exercice dans le tableau ( optique 1S), il faudra travailler sur cet applet en parallèle avec ce questionnaire, la fenêtre "Thin démonstration par Kwun - Hwang"
Cliquez ici
Utiliser les flèches de navigation d'explorer --> et <--, pour passer d'une fenêtre à l'autre

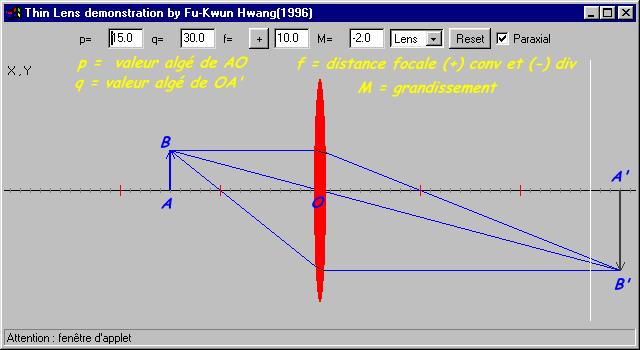

Observer l'image ci-dessous, qui a été sous-titrée en jaune pour retouver les notations du cours.
Sélectionner dans la 5 fenêtre, miror à la place de Lens.
Dans ce cas où se forme l'image ?
Pour avoir un miroir plan, on va modifier la distance focale du miroir, donner à la distance focale du miroir la valeur 10000 et appuyer sur entrée.
Même si la forme n'est pas plane, il a les propriétés d'un miroir plan, comparer position de l'image, de l'objet et du miroir.L'image est dans le même sens que l'objet ou renversée ?
Modifier avec la souris la position du miroir, que se passe-t-il ?
Eloigner la position de l'objet par rapport au miroir, que fait l'image ?
Pour répondre à ces questions, ouvrir dans le menu optique, l'applet Java (Image et miroir plan).
Cliquez ici
Utiliser les flèches de navigation d'explorer --> et <--, pour passer d'une fenêtre à l'autre

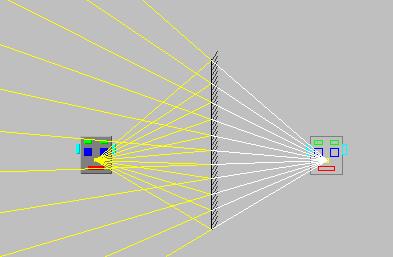

L'image de l'oreille droite du masque est-elle l'oreille gauche ou droite du masque ?
( Promener la souris sur le masque objet, pour obtenir un certain nombre de rayons issus du point désiré)
Mettre le masque en haut de la fenêtre, et écrire votre prénom à gauche du miroir.( Maintenir le bouton gauche de la souris enfoncé et écrire)
Pouvez-vous lire l'image ?
Refaire l'expérience avec un vrai miroir.Pour ces dernières expériences, ouvrir l'applet " images avec deux miroirs"
Cliquez ici
Utiliser les flèches de navigation d'explorer --> et <--, pour passer d'une fenêtre à l'autre

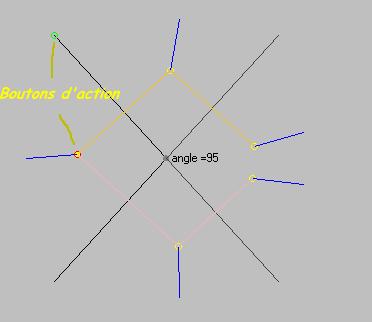

Mettre les deux miroirs ( actionner le bouton vert en haut des miroirs avec la souris) avec un angle de 180° entre eux, combien d'images se forment ?
Même question pour un angle de 120°
Même question pour un angle de 90°
Même question pour un angle de 45°
( vous pouvez modifier l'orientation de l'objet avec le bouton gauche de la souris et le petit disque rouge et jaune) .
